Sistema de irrigação controlado pelo computador
Um dos nossos trabalhos no projeto foi desenvolver um sistema de irrigação que é controlado pela porta paralela do computador. Agora como isso acontece?
De forma simples, a porta paralela do computador tem 8 pinos de saída de dados rasponsáveis por enviar 1 bit cada, totalizando 1 byte de dados de uma só vez. Quando enviado o bit, irá passar pelo pino uma tensão de 5V ativando o que estiver ligado neste mesmo pino.
O programa de controle desse circuito foi desenvolvido na linguagem Java e feito para controlar a porta paralela do computador enviando os bits corretamente.
Como o nosso sistema de irrigação trabalha à 220V foi necessário desenvolver um circuito e ligá-lo ao pino da porta paralela para o funcionamento correto do sistema.
Como funciona o circuito: Primeiramente temos uma fase da saída 220V ligada direto à um dispositivo feito para conectar qualquer aparelho, e a outra fase ligada diretamente no circuito, o qual será controlado pela porta paralela. Ao ativar a porta, um bit é enviado ao fotoacoplador fechando sua chave fazendo com que a corrente de uma fonte de 12V,que está ligada no relê, passe pelo circuito. Ao passar pela bobina ela gera um campo magnético que fecha o contato da outra ponta do relê, o qual está ligada uma das fases 220V. Com o contato fechado a tensão de 220V circulará e chegará ao outro pino do dispositivo, ativando o que nele estiver ligado.
O nosso circuito foi criado para suportar até quatro aparelhos diferentes.
____________________________________________________________________
Lâmpadas controladas por Software
Este trabalho foi feito com LED’s (Diodo Emissor de Luz) ligados à porta paralela para piscarem de diferentes formas.
Como a porta paralela do computador emite uma tensão de 5 volts (V), foi colocado entre os LED’s e o pino da porta um resistor para diminuir a tensão sobre o LED aumentando, assim, o seu tempo de vida.
O Software para controle foi desenvolvido na linguagem JAVA e feito para enviar bits para os pinos da porta paralela em um intervalo de tempo controlado, de forma a piscar apenas os LED’s desejados. Foram utilizados 8 LED’s, cada um representando um pino de saída de dados da porta paralela.
O objetivo de tal experiência foi o de mostrar aos visitantes a utilidade da programação do cotidiano: com um simples programa feito no NetBeans, podemos controlar até a iluminação de um determinado local.
ACOMPANHE:
Pisca-Pisca
• Esquerda direita:
• Contínuo:
• Meio para fora:
• Aleatório:

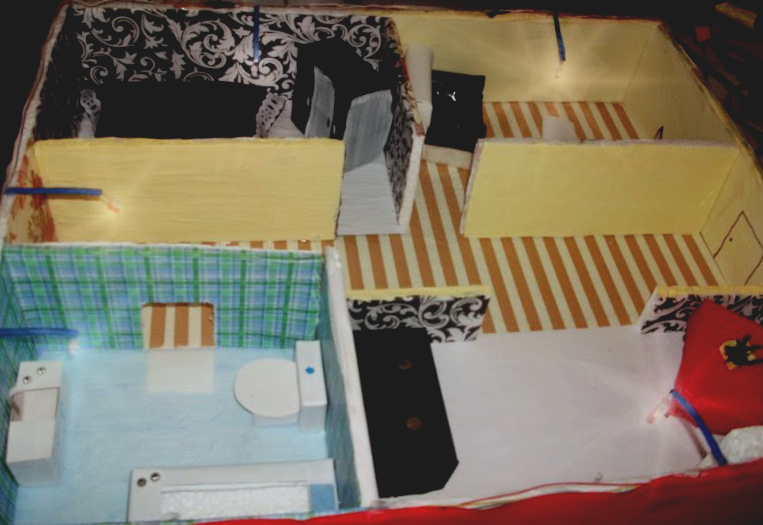

Para possibilitar uma maior compreensão do programa elaborado pela turma, nós utilizamos uma maquete como demonstração, onde o usuário poderá controlar, com apenas um clique, qual luz deverá ficar
